Техникийн тойм

Гал асаах кабель - үйл ажиллагааны горим

Очлуур асах үед гал асаах ороомогоос үүссэн өндөр хүчдэлийн хүчдэл (25 кВ хүртэл) үүсдэг

эхлээд гал асаах кабелиар оч залгуур руу "урсах" ёстой. Энэ нь ажиллаж байгаа эсэхийг шалгахын тулд,

Эдгээр кабель нь хэд хэдэн шаардлагыг хангасан байх ёстой.

Өндөр зэрэглэлийн тусгаарлагч шинж чанар, өндөр температурт тэсвэртэй (200 ° C хүртэл),

Чичиргээ, температур, чийгшлийн хэлбэлзлийг эсэргүүцэх нь хамгийн чухал урьдчилсан нөхцөл юм

Өндөр зэрэглэлийн гал асаах кабель нь заавал байх ёстой.

Энэ нь хамгийн сөрөг нөхцөлд тогтвортой, найдвартай, урт хугацаанд ажилладаг.

Эсэргүүцэл - зөрчилдөөн биш

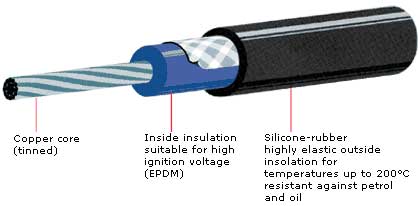

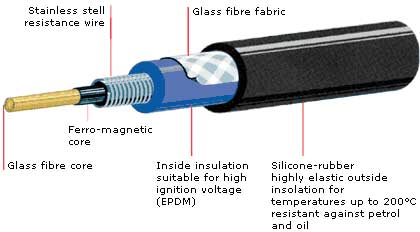

Такуми бүх гурван төрлөөр гал асаах кабелийг зэс кабель ба дарагч залгууртай (1-р зураг), идэвхтэй эсэргүүцэлтэй гал асаах кабель (2-р зураг), реакц бүхий гал асаах кабель (3-р зураг) нь резистор ашиглаж байгааг анзаарах болно. Байна. Зарчмын хувьд бага эсэргүүцэлтэй бага алдагдлыг дамжуулахыг хүсдэг. Цахилгаан физикийг харах нь энэ нь эсрэг заалт биш гэдгийг харуулж байна. Бидний мэдэж байгаагаар цахилгаан гүйдэлтэй бүх нэгжүүд нь илүү их эсвэл бага хүчтэй цахилгаан соронзон орон үүсгэдэг бөгөөд эдгээр нь ихэнх тохиолдолд ямар ч асуудал үүсгэдэггүй боловч тодорхой нөхцөлд хүсээгүй (радио хүлээн авахад хөндлөнгөөс оролцдог) эсвэл магадгүй аюул үүсгэж болзошгүй тул электрон утаа үүсгэдэг. Тиймээс гал асаах систем нь радио, холбооны электроник, хөдөлгүүр ба арааны төхөөрөмжийн хяналтын системийг асуудалгүй ажиллуулахын тулд богино зайны хөндлөнгийн оролцоог оновчтой болгохыг шаарддаг. Үүнийг хялбаршуулсан байдлаар дараах байдлаар тайлбарлаж болно. Үндсэндээ гал асаах систем нь ороомог ба конденсатороос бүрдэх бөгөөд үүнийг цахилгаан инженерчлэлд резонансын хэлхээ гэж нэрлэдэг. Эдгээр цахилгаан хэлбэлзэл нь гал асаах хэлхээнд нэгдсэн даралтат резистор (ихэвчлэн 1-5 кОм) буурдаг. Эдгээр нь янз бүрийн төхөөрөмжүүдийн цахилгаан соронзон нийцтэй байдал (EMC) гэж нэрлэдэг. Эсэргүүцэл бүхий гал асаах кабелийн төлөв байдал өөр байна (Зураг 3), эсэргүүцэл нь гал асаах давтамжаас (хөдөлгүүрийн хурд) хамаарна. Энэ тохиолдолд утас ороомогоос (индуктив урвал) илүү өндөр эсэргүүцэлтэй тулгардаг.

Эрчим хүч алдалгүйгээр чанар

Резисторууд гал асаах хүчийг бууруулдаг гэсэн таамаглал нь хөдөлгүүрийн ажиллагааг буруу гэж үздэг бөгөөд учир нь ашигласан резисторууд нь хэмжсэн тул үүнийг үл тоомсорлож болно. Гэхдээ Takumi-ийн анхны тоног төхөөрөмжийн чанарын хувьд санал болгож буй кабелийн систем нь хамгийн оновчтой гал асаах ажиллагааг хослуулан хамгийн сайн хөндлөнгийн даралтыг бий болгодог. Удаан хугацааны турш аюулгүй, тууштай, эдийн засгийн хувьд.
